Fomba fanamboarana ny Microchannel Coils (MCHEs)

Ny famokarana MCHE dia fomba-marihana tsara izay mampiaraka ny siansa ara-materialy, ny famolavolan'ny extrusion, ary ny teknolojia fampifandraisana mafana, namboarina mba hamoronana -fantsona kely mikoriana (0,1–2 mm) ho an'ny famindrana hafanana mahomby. Ny dingana lehibe dia toy izao manaraka izao:

1. Aluminum Alloy Fiomanana fitaovana

Ny MCHEs dia mampiasa voalohany indrindra ny firaka aluminium (oh: 3003, 6061) noho ny maivana, avo lenta, ary ny vidiny-ny fahombiazany.

Fifantenana fitaovana: Afangaro amin'ny singa firaka (magnésium, silisiôma) ny ingot aluminium madio indrindra -manatsara ny hery mekanika sy ny fanoherana ny harafesina, mifanaraka amin'ny fenitra ASTM B209 na EN 573-3.

Preprocessing: Esorina (mampiasa mpanadio alkaline) ny eny ambonin'ny ingot ary arotsaka (miaraka amin'ny asidra nitrônika) mba hanesorana ireo oksizenina, menaka, na loto-manakiana mba hiantohana ny fivoahana sy ny kalitaon'ny brazing any aoriana.

2. Microchannel Flat Tube Extrusion

Ity dingana ity no mahaforona ny "fototra" an'ny MCHE: fantsona fisaka misy fantsona mikro mifanila.

Extrusion Setup: Billet firaka aluminiana mafana (450–500 degre ) atosiky amin'ny -maty vita amin'ny rindrankajy (miaraka amin'ny lavaka miendrika microchannel-) amin'ny alalan'ny milina hydraulika. Ny famolavolana die dia mamaritra mivantana ny haben'ny fantsona (matetika<1 mm for high-efficiency models) and distribution.

Habe Calibration: Ny fantsona fisaka extruded dia mangatsiatsiaka haingana (amin'ny alalan'ny rivotra na ny rano famonoana) mba hihazonana ny refy fahamarinan-toerana, dia tapaho ny halavany ilaina (avy amin'ny 0,5 m hatramin'ny 6 m, arakaraka ny fampiharana).

Fanamarinana kalitao: Ny micrometer laser dia manamarina ny savaivony, ny hatevin'ny rindrina, ary ny fandeferana-dia fehezina ao anatin'ny ±0,02 mm ny fandeferana mba hisorohana ny tsy fitovian'ny fanoherana ny fikorianan'ny rano.

3. Fanitsiana & Fiforonana

Ny vombony dia ampiana amin'ny fantsona fisaka mba hanitarana ny velaran'ny fifindran'ny hafanana (zava-dehibe amin'ny fahombiazan'ny MCHE).

Fizotry ny stamping: Ny takelaka aluminium (0,1–0,2 mm ny hateviny) dia arotsaka ao anaty milina fitotoana marin-toetra mba hamoronana lamin'ny vombony-ny endrika mahazatra dia ahitana vombony (ho an'ny fikorontanan'ny fikorianan'ny rivotra) na vombony miolikolika (ho an'ny fahamatorana).

Fitsaboana alohan'ny -coating: Mety handalo fitsaboana amin'ny ety ambonin'ny tany ny vombony (ohatra, fametahana chromate fiovam-po) mba hanatsara ny adhesion miaraka amin'ny flux brazing sy hanatsara ny -ny fanoherana ny harafesiny.

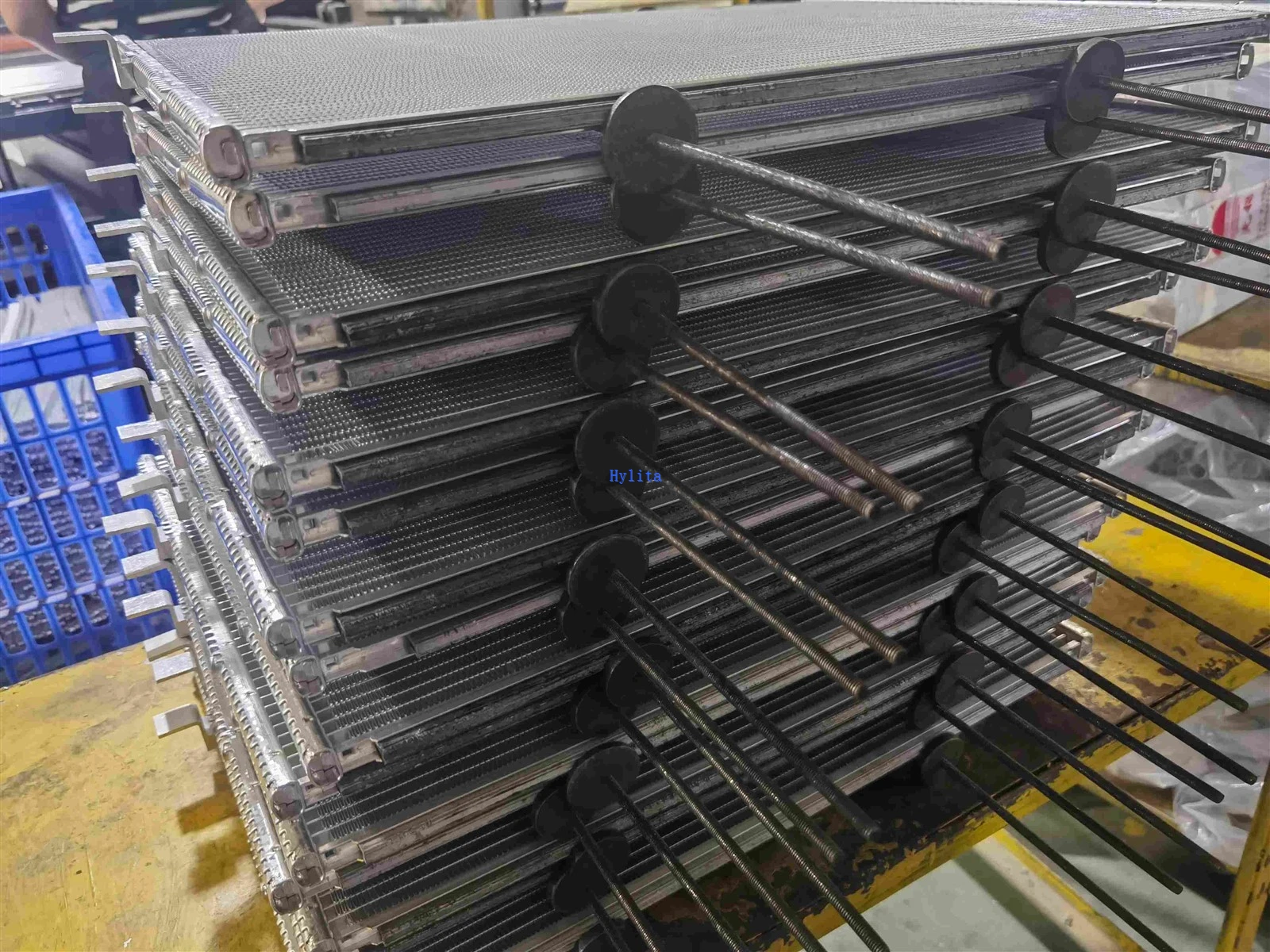

4. Fivoriambe fototra (Tube-Fin Stacking)

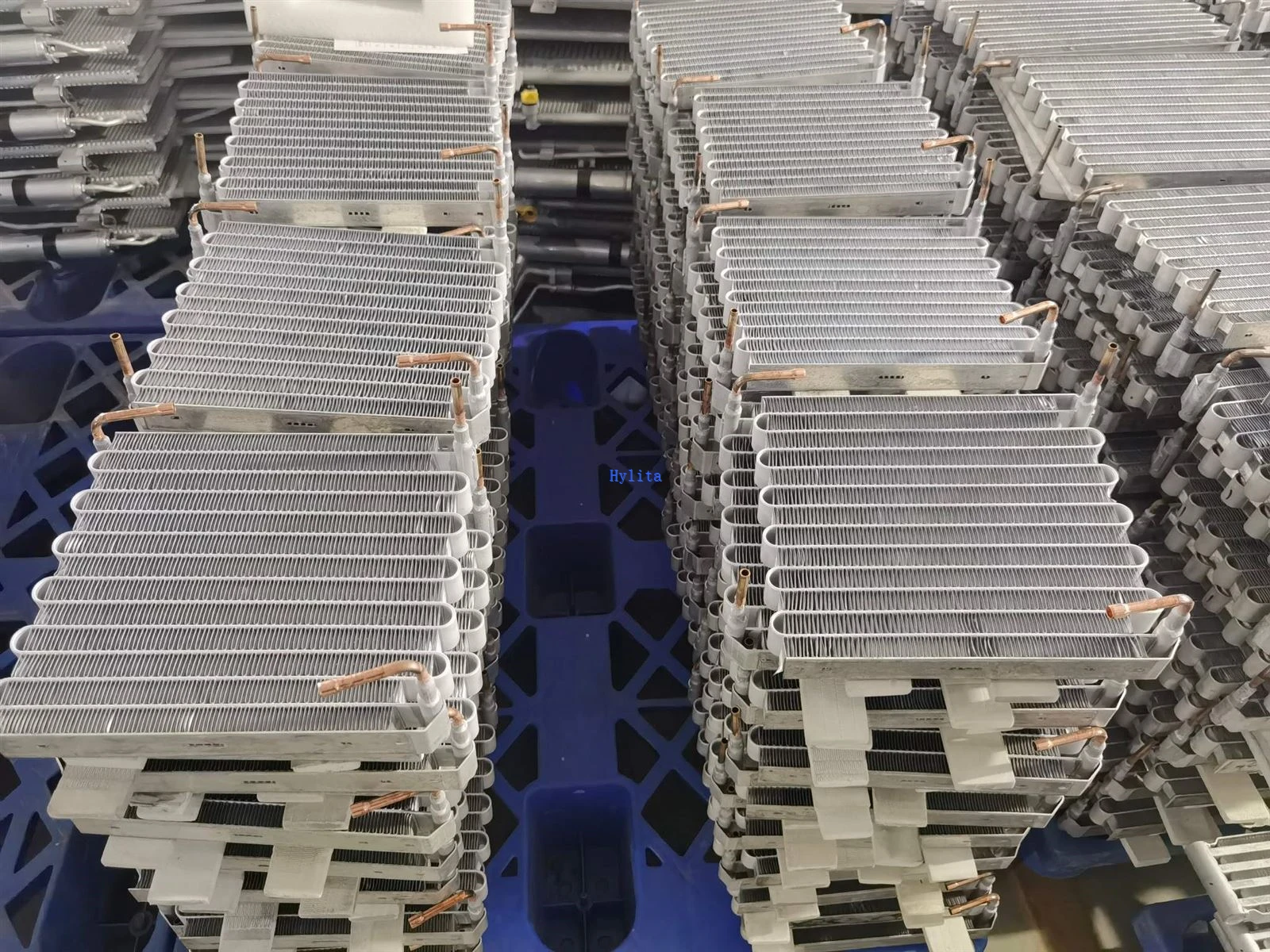

Ny fantsona fisaka sy ny vombony dia atambatra ho "fototra mpanakalo hafanana"-ilay singa fototra miasa.

Layered Stacking: Mirindra mifanandrify ny fantsona fisaka, misy vombony ampidirina eo anelanelan'ny fantsona mifanakaiky mba hamorona rafitra toy ny sandwich-. Ny clamps vonjimaika dia mitazona ny fivoriambe mba hisorohana ny tsy firindrana.

Gap Control: Tazonina ao ny elanelana misy eo amin'ny fantsona sy ny vombony<0.05 mm to ensure full contact during brazing, minimizing thermal resistance at the interface.

5. Vacuum Brazing (Fifandraisana mafana)

Ny vacuum brazing no dingana manan-danja izay mamatotra lalandava ny fantsona fisaka sy ny vombony amin'ny -fototra mafy-tsy toy ny fandrefesana nentim-paharazana, miantoka ny tanjaky ny rafitra avo lenta sy ny fampitana hafanana.

Fampiharana Flux: Misy sosona manify vita amin'ny aliminioma-silikon (Al-Si) fandrefesana (teboka levona ~577 degre ) arotsaka na atsoboka eo amin'ny fotony tafangona mba hisorohana ny oksizenina mandritra ny fafana.

Fanodinana lafaoro banga: Atao anaty lafaoro banga ny fotony (tsindry<10⁻³ Pa) and heated to 580–620°C. At this temperature, the flux melts and flows along the tube-fin interfaces, while the aluminum base material remains solid. The vacuum environment eliminates air bubbles, ensuring uniform brazing.

hihena: Ampangaina tsimoramora ny lafaoro (50–100 degre/ora) mba hampihenana ny fihenjanana mafana, hisorohana ny microcracks ao amin'ny microchannels.

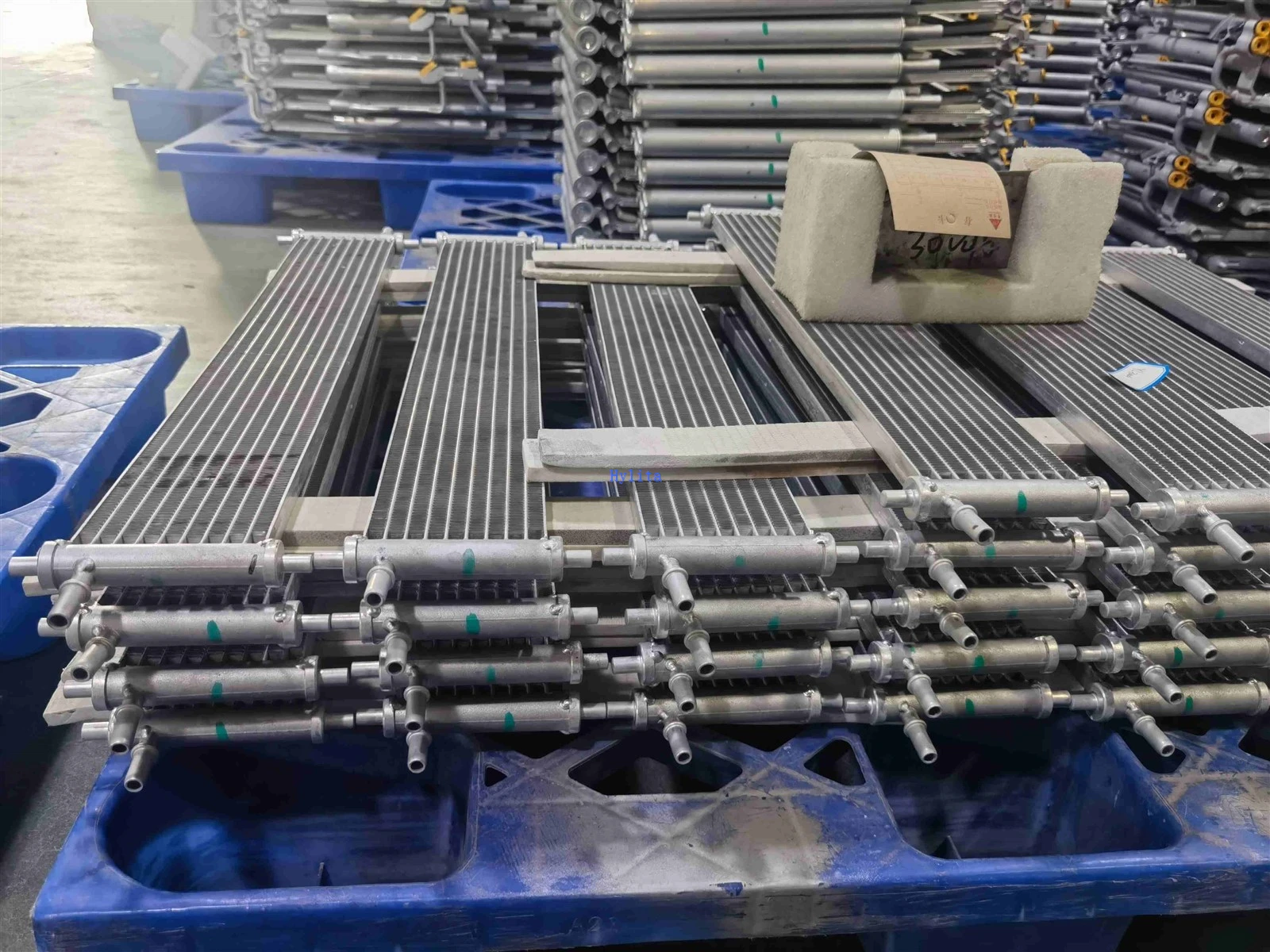

6. Fanamboarana & Fanamboarana seranana

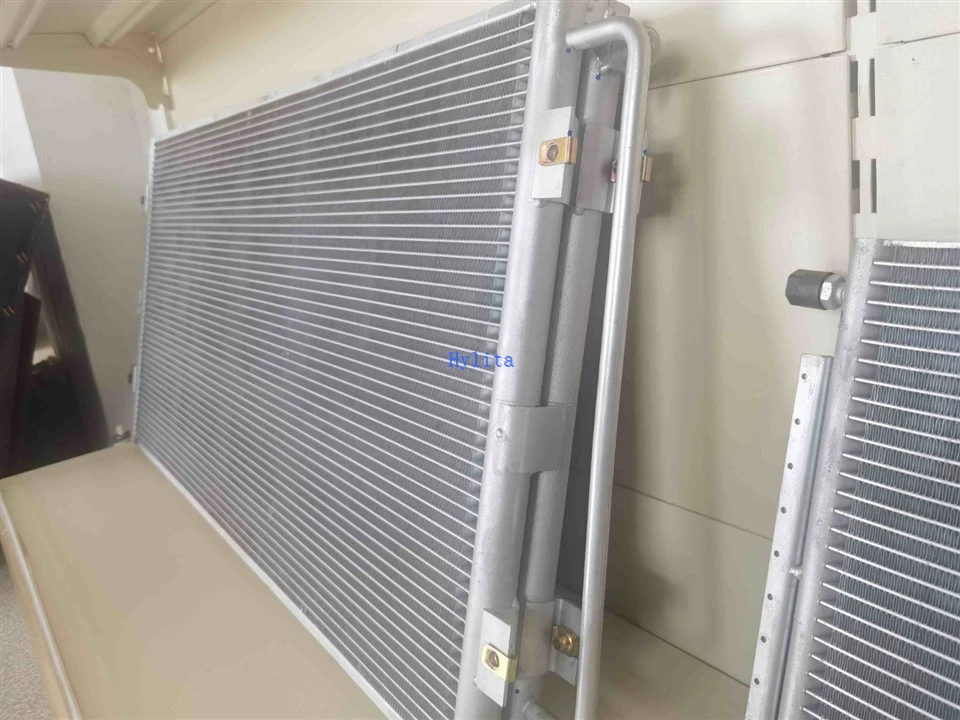

Ny fototry ny brazed dia nokarakaraina mba hanampiana seranana fampifandraisana ho an'ny fidirana / fivoahana rano.

Core fanapahana: Ny tsofa CNC dia manapaka ny fotony mankany amin'ny haben'ny vokatra farany (oh: 300 × 400 mm ho an'ny vata fampangatsiahana ara-barotra MCHEs), miaraka amin'ny coolant ampiasaina mba hialana amin'ny fiovan'ny hafanana-natao.

Port Drilling & Tapping: Ny faran'ny fantsona fisaka dia borosina mba hamorona seranan-tsambo maro be, avy eo nokapohina mba hampidirana kofehy (oh: M10 na 1/4 NPT) mba hampifandraisana ireo tsipika fampangatsiahana. Ny fitaovana deburring dia manaisotra ny haratra metaly mba hisorohana ny fanakanana ny fantsona.

7. Fitsapana fanerena & Fikarohana leak

Ny MCHE dia mitaky -henjana mitete mafy (zava-dehibe ho an'ny rindranasa-mampidi-doza toy ny AC na vata fampangatsiahana).

Fitsapana fanerena: The core is filled with high-pressure nitrogen (1.5–2 times the design working pressure, typically 2–3 MPa) and held for 30–60 minutes. Pressure gauges monitor for drops-any loss >Ny 0.01 MPa dia manondro ny fivoahana.

Helium Leak Detection: Ho an'ny rindranasa avo-tsara indrindra (oh: AC fiara), ny spektrometrika faoben'ny helium dia ampiasaina hamantarana ny -fitsoka bitika (fahatsapana midina hatrany amin'ny 1×10⁻⁹ Pa·m³/s).

8. Fitsaboana ambonin'ny tany & fanosorana -Ady amin'ny harafesina (tsy voatery)

Ho an'ny MCHE ampiasaina amin'ny tontolo masiaka (ohatra, sarin'ny hamandoana an-dranomasina na ambony-), dia ampiasaina ny fiarovana amin'ny harafesina fanampiny:

Fampiharana coating: Afafy na elektrôfôra eo amin'ny velaran-tany fototra ny ditin-fenolika, epoxy, na fluoropolymer. Ny hatevin'ny coating dia fehezina amin'ny 20-50 μm mba handanjalanjana ny fanoherana ny harafesina sy ny fahombiazan'ny famindrana hafanana.

nanasitrana: Endasina amin'ny mari-pana 120–180 degre mandritra ny 30–60 minitra ny fotony voasaron-tava mba hanasitranana ilay fangarony, ka lasa sosona matevina sy tsy tambo isaina.

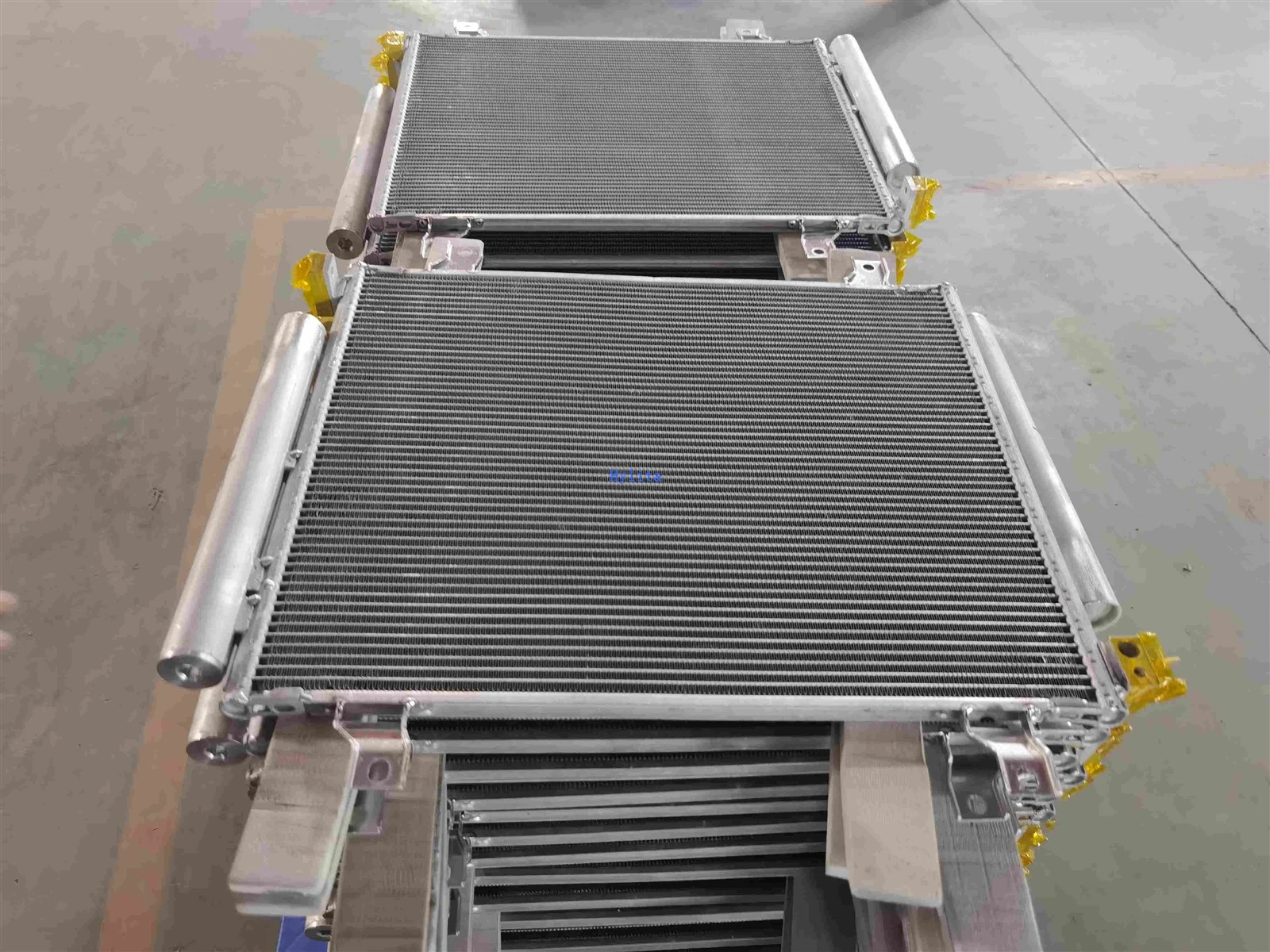

9. Fanaraha-maso sy famonosana kalitao farany

Fitsapana feno: Manara-maso ny refy (amin'ny alalan'ny milina fandrefesana fandrindrana) ny mpanara-maso, (amin'ny lesoka manara-penitra toy ny triatra na ny sisa tavela amin'ny flux), ary manao fitiliana ny fahombiazan'ny famindrana hafanana (mampiasa tonelina rivotra handrefesana ny tahan'ny hafanana amin'ny fepetra mahazatra).

Fonosana: Ny MCHE mahafeno fepetra dia fonosina amin'ny sarimihetsika -hamandoana ary fenoina anaty baoritra misy foam-mba hisorohana ny fahasimbana mandritra ny fitaterana.

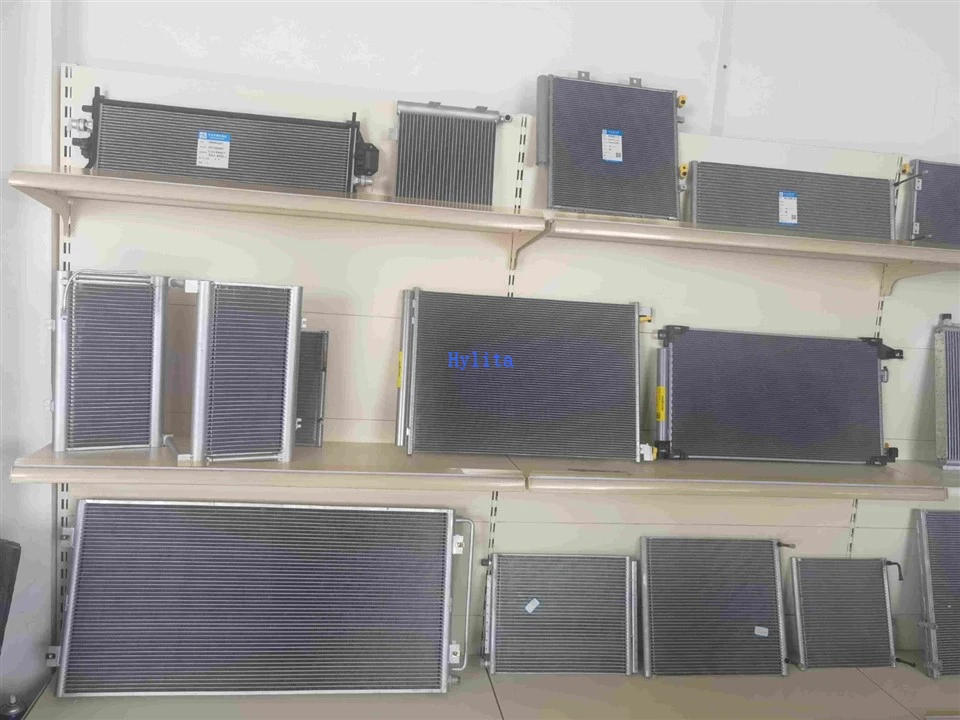

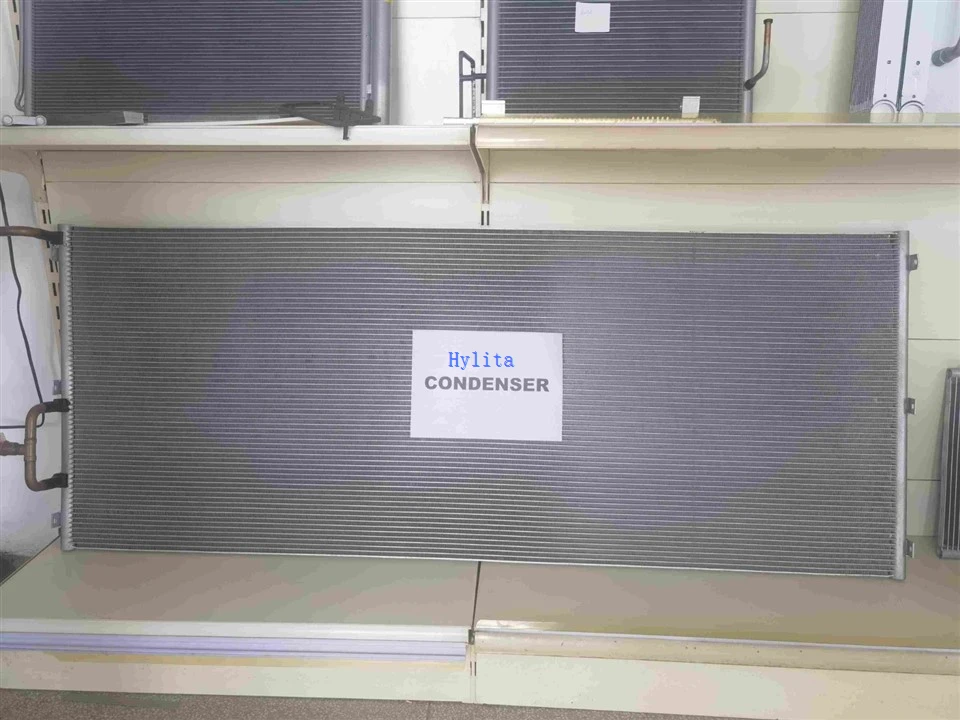

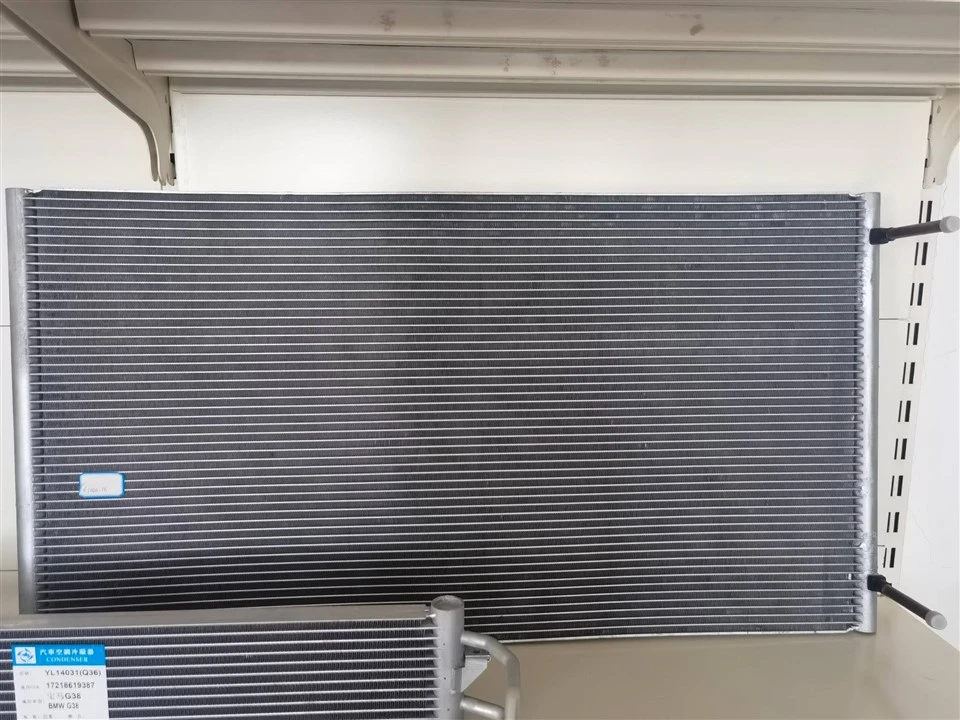

Ity dingana ity dia miantoka fa ny MCHE dia mahafeno ny fepetra henjana ho an'ny fampiharana toy ny vata fampangatsiahana ara-barotra, fanamafisam-peo fiara, ary rafitra HVAC-mampifandanja ny fahombiazany, ny fahamendrehana ary ny fahamendrehana.

Ny HYLITA dia manana tsipika famokarana sy fivoriambe mandeha ho azy, tsipika famokarana brazing mandeha ho azy, ary tsipika fitiliana helium mandeha ho azy.

1. Fitaovana Fivoriambe mandeha ho azy tanteraka

Taratasy fanamafisam-peo mandeha ho azy tanteraka ho an'ny singa fototraNiakatra 49% ny fahatokisana kalitao ary 67% ny fanatsarana ny famatsiana singa tsy-manara-penitra.

Fihaonan'ny vokatra vita mandeha ho azy tanterakaMamela ny fampiakarana 51% amin'ny fahombiazan'ny fivoriambe ary manatsara ny fahamarinan'ny kalitao ho 99.8%.

2. Fitaovana brazing mandeha ho azy tanteraka

Tady Famokarana mandeha ho azy tanteraka miaraka amin'ny Tunnel-Type Brazing FurnaceMitarika amin'ny fiakarana 53% amin'ny fahatokisana kalitao, miaraka amin'ny taham-pahafahan'ny vokatra vita vita amin'ny brazed mahatratra 99.7%.

Tady famokarana mandeha ho azy tanteraka miaraka amin'ny lafaoro vacuum brazingMahazoa fitomboana 57% amin'ny fahatokisana kalitao, miaraka amin'ny taham-pahafahan'ny vokatra vita vita amin'ny brazed mahatratra 99.7%.

3. Fitaovam-pitaterana / Fitsapana mandeha ho azy tanteraka

Famokarana tsipika vita amin'ny fanosotra vita amin'ny hoditra mandeha ho azyManatitra fanatsarana 55% amin'ny fahatokisana kalitao, miaraka amin'ny taham-pahafahan'ny vokatra vita vita amin'ny coating mahatratra 99.8%.

Fitsapana mitete helium mandeha ho azy tanterakaNy 100% amin'ny vokatra rehetra dia mandalo fitsapana leak helium vacuum, miantoka ny taham-pahafenoana 100% amin'ny fitsapana leaka helium alohan'ny fandefasana.
